Hướng dẫn vận hành hệ thống chiller đầy đủ chi tiết

06/01/2021    243

Vận hành hệ thống chiller là một công việc rất phức tạp. Vì vậy, yêu cầu người vận hành cần có đủ kinh nghiệm và kiến thức về hệ thống chiller thì mới có thể đảm nhiệm được. Mặc dù vậy, trong quá trình vận hành đôi khi vẫn có những sự cố đáng tiếc xảy ra. Dưới đây là những hướng dẫn vận hành chiller chi tiết. Mời các bạn cùng xem để tránh được những sai sót khi điều khiển chiller.

Trình tự vận hành hệ thống chiller

Theo hướng dẫn vận hành chiller, hệ thống này gồm 2 chế độ chính là auto và manual. Riêng chế độ auto được cài đặt sẵn nên chúng ta sẽ quan tâm đến chế độ manual. Trình tự vận hành hệ thống chiller tại chế độ manual theo các hướng dẫn sau:

Mở hệ thống chiller

Hướng dẫn vận hành chiller:

  • Kiểm tra kỹ các tín hiệu của tủ điều khiển trung tâm trước khi vận hành hệ thống chiller. Bạn cần chắc chắn rằng các van ON/OFF và modulating đang ở chế độ mở.
  • Bật mở nguồn các thiết bị dàn lạnh FCU, AHU. Trong vòng 60 giây kể từ khi mở nguồn, nếu hệ thống không nhận được bất kỳ cảnh báo nguy hiểm nào thì có thể hoạt động ổn định, bộ phận máy nén sẽ bắt đầu khởi động.
  • Cài đặt đầy đủ các thông số nhiệt độ, độ ẩm trong quá trình vận hành hệ thống chiller.
  • Khởi động bơm nước để giải nhiệt cho chiller trong quá trình vận hành hệ thống chiller.

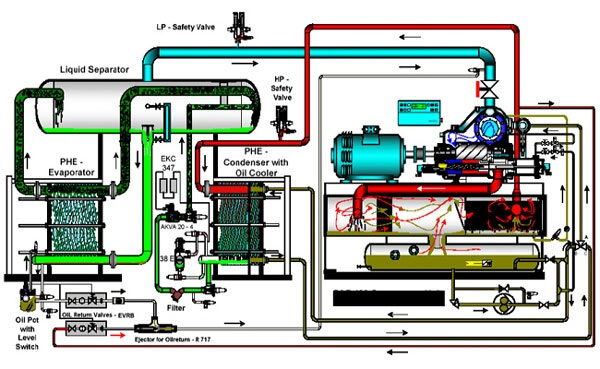

Hệ thống chiller rất phức tạp

Hệ thống chiller rất phức tạp, đòi hỏi chuyên môn cao để vận hành

Đóng hệ thống chiller

  • Tại màn hình hiển thị, bạn nhấn nút stop.
  • Ngắt điện cho quạt của tháp giải nhiệt.
  • Ngắt điện cho các thành phần: cụm bơm nước giải nhiệt, cụm bơm nước lạnh, các dàn lạnh FCU, AHU.
  • Khóa tất cả các van trước khi rời phòng máy. Quy trình ngược với quá trình vận hành hệ thống chiller.

Chiller sẽ khởi động khi nào?

Khi vận hành hệ thống chiller, chiller sẽ khởi động khi thỏa mãn được các điều kiện sau đây:

  • Nhiệt độ nguồn nước cấp tối thiểu đạt 9 độ C.
  • Tủ điều khiển hiển thị tín hiệu an toàn.
  • Van động cơ 2 ngã đều đang ở chế độ ON.
  • Nguồn điện cấp cho chiller đảm bảo ổn định ở mức 400V - 3P - 50Hz.
  • Dầu bôi trơn trong hệ thống chiller nằm trong mức giới hạn quy định.
  • Tín hiệu của bộ điều khiển, vận hành hệ thống chiller không phát cảnh báo thiếu an toàn.

Khi vận hành hệ thống chiller, nếu một hoặc nhiều điều kiện trên đây không thỏa mãn, bạn cần kiểm tra lại. Trong trường hợp mới thi công ống chiller thì cần kiểm tra lại các khâu lắp đặt. Nếu hệ thống đã sử dụng lâu ngày thì kiểm tra vị trí sự cố để có phương pháp khắc phục kịp thời.

Chiller sẽ tắt khi nào?

Cũng như khi khởi động, theo các tài liệu về hướng dẫn vận hành chiller, hệ thống sẽ tắt khi:

  • Nhiệt độ của nguồn nước cấp vào chiller không thỏa mãn yêu cầu. Yêu cầu nhiệt độ nguồn nước cấp đạt 12 độ C, nguồn nước ra là 7 độ C. Thường khi nhiệt độ nước cấp đạt 5 độ C thì chiller sẽ tắt.
  • Tín hiệu an toàn sẽ phát cảnh báo nguy hiểm khi thực hiện thao tác vận hành hệ thống chiller.
  • Một trong các cụm bơm nước giải nhiệt, bay hơi, van 2 ngã không hoạt động.
  • Nguồn điện chập chờn không ổn định.

Hệ thống bơm nước hoạt động như thế nào?

Cụm bơm nước giải nhiệt

Cụm bơm nước giải nhiệt luôn có 1 cụm dự phòng. Trong quá trình vận hành, nếu cụm bơm chính có sự cố thì hệ thống chiller sẽ tự động chuyển sang cụm bơm dự phòng. Nó hoạt động dựa vào tín hiệu của van 2 ngã.

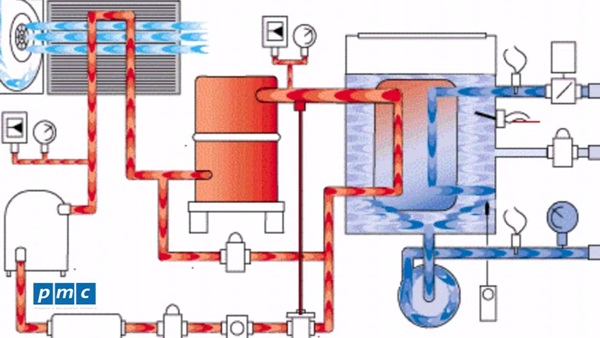

Cụm bơm nước giải nhiệt của chiller

Cụm bơm nước giải nhiệt của chiller

Cụm bơm nước bay hơi

Cụm bơm nước bay hơi cũng có hệ thống bơm dự phòng. Tuy nhiên tín hiệu tắt mở của các hệ thống này sẽ phụ thuộc vào chế độ ON/OFF của van 2 ngã. Khi bơm chính bị dừng đột ngột thì bộ điều khiển sẽ gọi bơm dự phòng thay thế. Sự luân phiên hoạt động của bơm dự phòng, bơm chính, bơm biến tần nhằm đảm bảo mọi công đoạn đều vận hành một cách ổn định, cân bằng.

Nguyên lý hoạt động của AHU

AHU là một thiết bị cảm biến, nó hoạt động khi vận hành hệ thống chiller trên nguyên lý sau:

  • Thiết bị cảm biến nhiệt độ sẽ nhận nhiệt độ, độ ẩm, đưa về thông số màn hình.
  • Thiết bị cảm biến số 2 nhận tín hiệu nhiệt độ, độ ẩm. Sau đó đưa về hệ thống để điều khiển van 2 ngã.
  • Thiết bị chênh áp dùng để cảm biến chênh áp.

Nguyên lý hoạt động của FCU

Trong nguyên lý vận hành hệ thống chiller, FCU đa phần đều được điều khiển 3 tốc độ. mỗi FCU sẽ có 1 đường nước lạnh cấp vào và 1 đường nước lạnh đi ra. Nó sẽ được gắn van 2 ngã để cảm biến và truyền tín hiệu nhiệt độ.

Cooling tower hoạt động như thế nào?

Cooling tower luôn hoạt động dựa trên các tín hiệu của nhiệt độ ra. Nó hoạt động trực tiếp và luôn đảm bảo nhiệt độ nước ra ở mức 30 độ C.

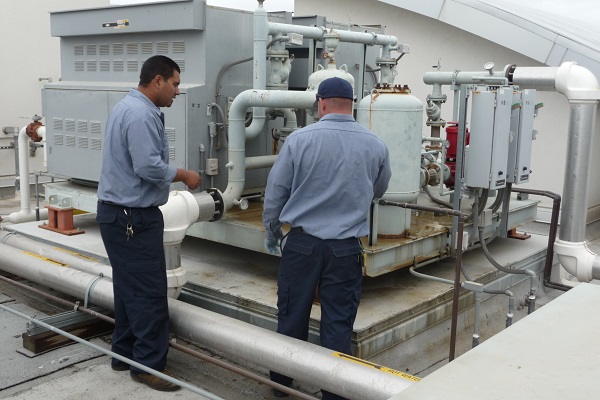

Mỗi thành phần trong chiller sẽ có một quy trình vận hành khác nhau

Mỗi thành phần trong chiller sẽ có một quy trình vận hành khác nhau

Các thiết bị an toàn hoạt động như thế nào?

Chiller chỉ hoạt động khi các tín hiệu an toàn không phát cảnh báo trong quá trình vận hành hệ thống chiller. Dựa vào công tắc dòng chảy để cảm biến lưu lượng nước trong ống chiller. Từ đó, chiller sẽ hoạt động nếu tín hiệu an toàn được phát về từ cảm biến này.

Những lưu ý khi vận hành chiller

Chiller giải nhiệt bằng nước

Bạn cần kiểm tra các thiết bị thật kỹ trước và trong quá trình vận hành hệ thống chiller. Những yếu tố cần xem xét thật kỹ bao gồm: các hệ thống điện, nước lạnh, nước giải nhiệt và cả máy nén để đảm bảo hiệu quả vận hành của chiller. Việc điều khiển chiller cần được thực hiện bởi người có chuyên môn trong lĩnh vực.

Chiller giải nhiệt bằng gió

Về cơ bản, vận hành hệ thống chiller bằng gió cũng tương tự như bằng nước. Tuy nhiên có vài vấn đề khác biệt cần lưu ý:

  • Không được để dị vật rơi vào tháp giải nhiệt.
  • Không đặt tháp giải nhiệt ở những môi trường có luồng khí nóng, suối nước nóng hoặc ở nơi có nhiệt độ quá 43 độ C.

Vận hành hệ thống chiller rất phức tạp và có nhiều vấn đề cần lưu ý. Khi có bất kỳ sự cố nào, bạn cần phải liên hệ ngay cho các đơn vị chuyên môn khắc phục, bảo trì kịp thời. Như thế sẽ hạn chế tối đa thiệt hại cho công trình của bạn.

Hy vọng với những thông tin hướng dẫn vận hành chiller trên đây, bạn có thể hiểu rõ hơn về cách vận hành hệ thống này. Nếu bạn cần một nhà thầu uy tín chuyên lắp đặt, thi công hệ thống chiller hay cần các hướng dẫn vận hành chiller chi tiết, hãy liên hệ ngay với Nhà Thầu Cơ Điện Lạnh Phú Hải qua hotline: 0914 966 446 hoặc (+84-24) 3783 5360 để được hỗ trợ nhanh nhất.
