Thiết kế và thi công hệ thống điện uy tín

Hiện nay, nhu cầu thi công hệ thống điện cho các công trình khá lớn. Đây là giai đoạn quan trọng trong bất kỳ dự án xây dựng nào. Vì vậy, chủ đầu tư luôn muốn tìm đơn vị thi công có phương án thiết kế khoa học, tiết kiệm chi phí mà vẫn đảm bảo hiệu quả sử dụng. Cùng tìm hiểu thêm về dịch vụ thi công điện tại Nhà Thầu Cơ Điện Lạnh Phú Hải nhé!

Hệ thống điện công nghiệp là gì?

Hệ thống điện công nghiệp bao gồm nhiều hạng mục khác nhau nhằm đảm bảo nguồn điện vận hành ổn định và truyền tải an toàn, hiệu quản cho nhiều mục đích sử dụng khác nhau. Đây là thành phần không thể thiếu trong đời sống hiện nay bởi nó ảnh hưởng đến mọi mặt từ sản xuất, kinh doanh đến sinh hoạt hằng ngày của con người.

Các hạng mục thiết kế thi công hệ thống điện tại Nhà Thầu Cơ Điện Lạnh Phú Hải

Hệ thống trạm điện trung thế

Trong hạng mục này, chúng tôi cung cấp các dịch vụ thi công hệ thống điện có liên quan đến thiết kế trạm điện trung thế, trạm biến áp như:

- Thiết kế trạm biến áp, hệ thống điện áp cao.

- Hỗ trợ giai đoạn cấp phép điểm đấu nối điện.

- Phân phối, lắp đặt trạm biến áp.

- Hỗ trợ hợp đồng mua bán điện.

Một hệ thống điện phù hợp sẽ giúp công trình hoạt động hiệu quả

Hệ thống điện chiếu sáng

Nhà Thầu Cơ Điện Lạnh Phú Hải cung cấp dịch vụ thi công hệ thống chiếu sáng chuyên nghiệp cho toàn bộ khu vực: trong nhà, ngoài trời, văn phòng làm việc và hỗ trợ lắp đặt hệ thống tủ điện, thang máng cáp.

Hệ thống điện chiếu sáng công nghiệp

Hệ thống điện máy phát

Bên cạnh đó, chúng tôi còn cung cấp dịch vụ liên quan đến các hệ thống điện dự phòng như hệ thống điện máy phát hay tủ điều khiển chuyển mạch phòng khi có sự cố trong quá trình vận hành.

Hệ thống máy phát điện

Hệ thống điện nhẹ

Không chỉ thiết kế thi công hệ thống điện chính cho công trình, chúng tôi còn hỗ trợ thiết kế hệ thống điện nhẹ như: hệ thống camera giám sát, mạng LAN, tổng đài,...

Lắp đặt hệ thống điện nhẹ

Hệ thống báo cháy và đèn báo sự cố

Đối với các công trình xây dựng, một số sự cố phát sinh trong quá trình sử dụng là không thể tránh khỏi. Bạn cần lắp đặt thêm hệ thống báo cháy, chống sét hay đèn thoát hiểm để đảm bảo an toàn cho tòa nhà đang sinh sống và làm việc.

Hệ thống báo cháy và đèn báo sự cố

Hệ thống điều khiển trung tầm BMS

Mỗi công trình đều phải có hệ thống điều khiển, quản lý mọi hệ thống khác như: điện, nước, báo cháy, điều hòa, thông gió,... Chúng tôi sẽ hỗ trợ bạn thi công hệ thống điện, thiết lập hệ thống điều khiển thông minh, cảnh báo và xử lý nhanh chóng các vấn đề phát sinh từ hệ thống nhỏ khác.

Nhà Thầu Cơ Điện Lạnh Phú Hải phục vụ tối đa nhu cầu thi công hệ thống điện

Bảng giá dịch vụ thi công hệ thống điện

Đối với chủ đầu tư, giá thi công hệ thống điện rất quan trọng. Bởi nếu chi phí thi công hợp lý, chủ đầu tư có thể tiết kiệm nhiều khoản chi phí khác trong công trình. Bên cạnh việc lựa chọn giá thi công rẻ thì bạn cũng nên lựa chọn nhà thầu cơ điện uy tín để đảm bảo chất lượng cho hệ thống điện.

Hiện nay có khá nhiều đơn vị thi công hệ thống điện và mỗi đơn vị lại có bảng giá khác nhau. Giá thi công tại Nhà Thầu Cơ Điện Lạnh Phú Hải luôn là giá cạnh tranh nhất trên thị trường Việt Nam. Đơn vị luôn cung cấp báo giá trọn gói, công khai cho mỗi hạng mục.

Hạng mục thi công	Đơn giá
Hệ thống trạm điện trung thế, máy biến áp	Liên hệ
Hệ thống điện chiếu sáng và điện động lực	Liên hệ
Hệ thống điện máy phát	Liên hệ
Hệ thống điện nhẹ	Liên hệ
Hệ thống báo cháy, chống sét, đèn báo sự cố	Liên hệ
Hệ thống điều khiển trung tầm BMS	Liên hệ

Báo giá thi công hệ thống điện

Thiết kế hệ thống điện đúng chuẩn

Các tiêu chí cần có của một hệ thống điện

Hệ thống điện công nghiệp cần được thiết kế đúng chuẩn và đảm bảo các tiêu chí như:

• Tính an toàn: Mọi thiết bị đều phải đáp ứng được tiêu chí về tính an toàn điện, tránh gây nguy hiểm cho người sử dụng khi vận hành.

• Vận hành hiệu quả, ổn định: Công suất làm việc của toàn bộ hệ thống điện phải được duy trì ở mức ổn định, tránh gây ảnh hưởng đến tiến độ sản xuất hay ảnh hưởng đến đời sống sinh hoạt.

• Tiết kiệm chi phí: Cần đo lường, tính toán đúng công suất sử dụng cho từng quy mô khác nhau. Sử dụng thiết bị phù hợp, bố trí tối ưu nhằm tránh lãng phí điện năng.

• Đáp ứng tiêu chuẩn của nhà nước: Đây là tiêu chí cực kỳ quan trọng khi nghiệm thu hệ thống điện công nghiệp. Cần đáp ứng được các tiêu chuẩn của nhà nước như TCVN 7447-5-51: 2010, TCVN 394:2007…

Quy trình thiết kế hệ thống điện

• Bước 1: Tiếp nhận những thông tin, yêu cầu từ phía khách hàng.

• Bước 2: Tư vấn, giúp khách hàng lựa chọn được phương án hợp lý.

• Bước 3: Thiết kế bản vẽ sơ bộ cho toàn hệ thống điện.

• Bước 4: Gửi bản thiết kế sơ sộ cho khách hàng và chờ duyệt.

• Bước 5: Xây dựng bản thiết kế chính thức.

Những lưu ý khi thiết kế hệ thống điện

Hệ thống điện công nghiệp có vận hành ổn định và tối ưu đều phụ thuộc vào khâu ban đầu là thiết kế hệ thống điện. Với mỗi hạng mục sẽ có những lưu ý nhất định khi thiết kế, cụ thể:

• Hệ thống cáp động lực: cần tính toán chính xác hệ thống cáp động lực để bố trí phù hợp, thẩm mỹ và mang lại hiệu quả cao nhất.

• Vị trí lắp đặt thang máy: Cần đáp ứng tiêu chí an toàn cho người dùng đồng thời đảm bảo tính thẩm mỹ cho hệ thống dây cáp điện.

• Hệ thống chiếu sáng: tính toán lắp đặt cho phù hợp với từng vị trí khác nhau nhằm đảm bảo đủ cường độ sáng phục vụ cho sản xuất, sinh hoạt,...

• Dự phòng phương án nâng cao/cải tạo hệ thống điện: sau thời gian dài sử dụng hệ thống dây dẫn điện sẽ bị quá tải, xuống cấp do đó cần có phương án nâng cấp định kỳ.

• Dự phòng phương án bảo trì, sửa chữa: cần lên lịch kiểm tra hệ thống điện thường xuyên để kịp thời khắc phục các sự cố về điện.

• Dự phòng phương án di dời hệ thống điện: lên kế hoạch và đặt mốc thời gian cụ thể cho việc di dời để đảm bảo nhanh chóng tái vận hành hoạt động, giảm chi phí khấu hao thời gian.

Quy trình thi công lắp đặt hệ thống điện

Bước 1: Lắp đặt ống điện âm tường

• Đầu tiên cần xác định khu vực tường cần thi công: đo đạc chiều rộng, chiều dài, chiều cao đường cắt.

• Tiếp theo sử dụng thiết bị máy cắt chuyên dụng để cắt chính xác theo vị trí đã đánh dấu.

• Lắp đặt ống điện và đóng lưới tường nhằm tránh tình trạng ống điện làm nứt tường.

• Nghiệm thu và tiến hành tô lấp tường.

Lắp đặt ống điện âm tường

Bước 2: Lắp đặt ống điện âm sàn

• Đánh dấu vị trí hộp nối trung gian trên sàn cốp pha sau khi đơn vị xây dựng thi công xong phần cốp pha sàn.

• Đặt các hộp nối trung gian này vào vị trí đã đánh dấu như trong bản thiết kế. Sử dụng ống điện kết nối các hộp nối này lại với nhau để tạo thành đường dẫn ống dây điện nguồn cho các thiết bị.

• Nghiệm thu hộp nối trung gian, ống điện. Nếu đạt yêu cầu thì tiến hành đổ bê tông sàn.

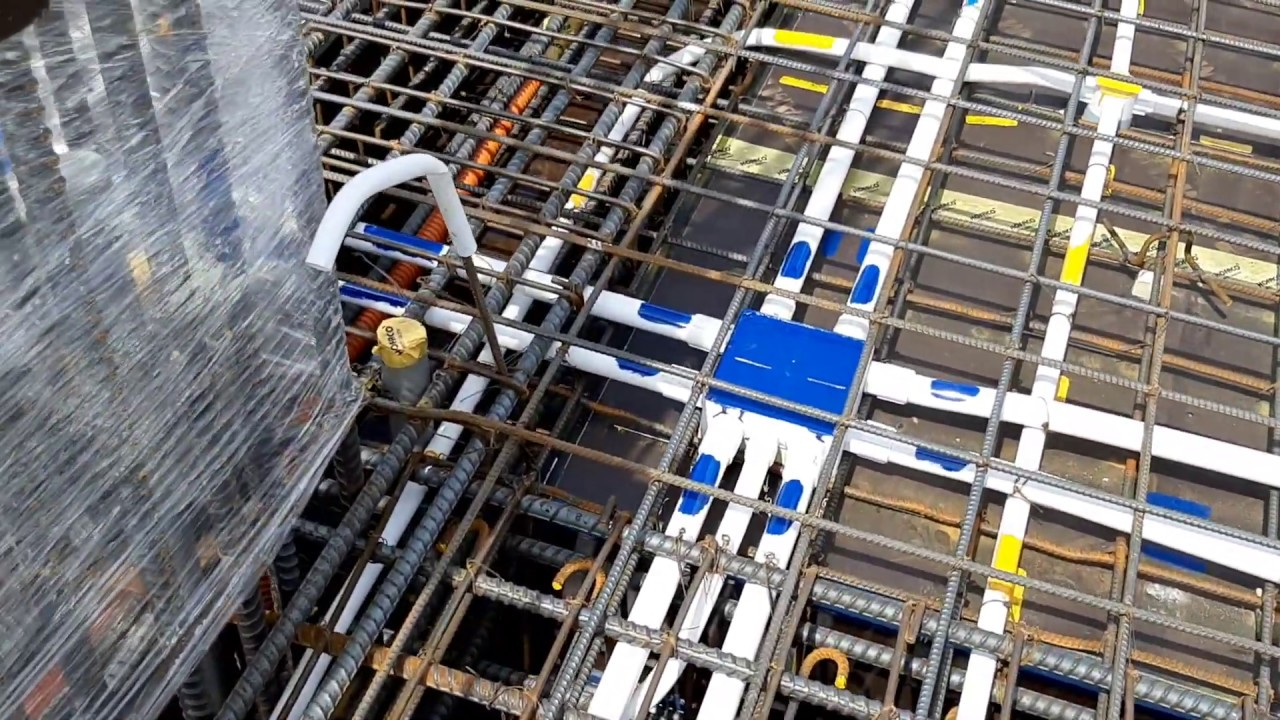

Tiến hành lắp đặt ống điện âm sàn

Lưu ý: Trong quá trình đổ bê tông sàn phải giám sát trực tiếp để tránh sự cố như: bể ống điện, dẹp ống, mất liên kết,...

Bước 3: Lắp đặt hệ thống máng cáp

• Xác định vị trí lắp đặt các giá đỡ máng cáp và điều chỉnh cho phù hợp chiều cao với thực tế công trình.

• Phần giá đỡ được gia công và lắp vào các vị trí được đánh dấu trước đó. Khoảng cách giữa các giá đỡ thông thường từ 1,3 - 1,5m.

• Những vị trí máng cáp xuống tủ thì nên dùng co lên/co xuống. Với các vị trí rẽ ngã 3, ngã 4 của hệ thống máng cáp nên dùng phụ kiện như chia tê, co, chữ thập,... để hạn chế làm trầy xước cáp điện.

• Lắp đặt máng và điều chỉnh cho phù hợp với bản vẽ đồng thời đảm bảo tính thẩm mỹ cho công trình.

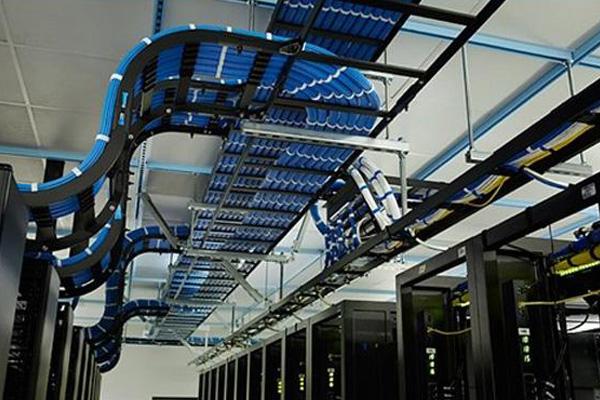

Lắp đặt hệ thống máng cáp điện

Bước 4: Thông ống điện và kéo dây

• Sau khi tháo cốp pha sàn thì dùng dây nilon luồn vào ống điện.

• Sau khi trần được tô thì tiến hành kép dây nguồn và điều khiển cho các thiết bị.

• Dây kéo nên được đánh dấu theo từng tuyến, theo màu và theo pha để dễ dàng phân biệt hơn trong quá trình thi công hay bảo trì về sau.

Kéo dây điện theo từng tuyến và theo pha

Bước 5: Kiểm tra dây điện và lắp thiết bị

• Tiến hành kiểm tra dây điện xem có thông mạch hay bị chạm chập gì trong quá trình kéo dây. Ngoài ra cần kiểm tra độ cách điện giữa các dây dẫn, độ rò rỉ dòng điện.

• Sau khi kiểm tra an toàn dây điện thì tiến hành lắp đặt thiết bị.

• Lắp đặt thiết bị hoàn tất thì vận hành thử. Dùng Ampe kìm để xác định dòng điện của từng pha và tiến hành điều chỉnh để đảm bảo được sự cân bằng trong hệ thống.

• Tủ điện cần được gắn nhãn và thuyết minh sơ đồ chức năng từng thiết bị bên trong tủ.

Bước 6: Lắp tủ điện

• Thiết kế sơ đồ và vị trí lắp đặt của các MCB bên trong tủ.

• Tủ điện cần gắn nhãn và trình bày sơ đồ chức năng từng thiết bị bên trong.

• Phần tủ điện sau khi được gia công thì tiến hành lắp các thiết bị vào bên trong tủ cho hoàn chỉnh.

• Kiểm tra độ cách điện, dòng điện rò rỉ ra vỏ tủ và các thiết bị đóng cắt nhằm đảm bảo an toàn điện.

• Lắp đặt tủ vào vị trí đã được định sẵn trong bản vẽ, kết nối các đầu cáp vào - ra.

• Kiểm tra lần nữa thứ tự pha và độ an toàn điện của tủ.

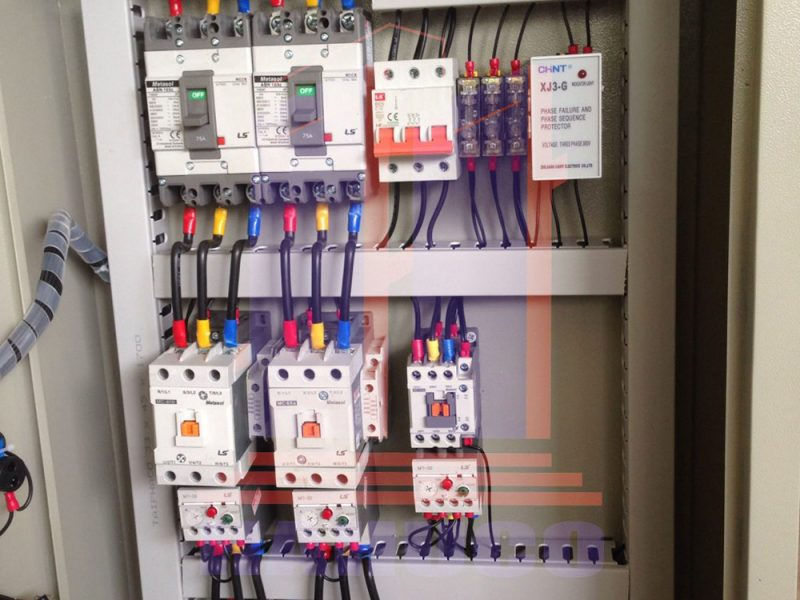

Lắp đặt tủ điện và kiểm tra độ an toàn điện

Bước 7: Kiểm tra, nghiệm thu hệ thống điện

• Kiểm tra thông mạch tất cả các dây dẫn điện bằng đồng hồ đo điện trở cách điện, đảm bảo tính an toàn và thẩm mỹ cho hệ thống.

• Vận hành hệ thống:

  • Đóng điện toàn bộ hệ thống theo từng cấp và ở chế độ không tải.

  • Khởi động hệ thống hoạt động ở chế độ có tải (đóng điện cho tải theo từng cấp).

• Sửa lỗi kỹ thuật.

• Vệ sinh toàn bộ hệ thống điện.

• Nghiệm thu và bàn giao.

Những yếu tố có thể ảnh hưởng đến giá thi công hệ thống điện

Mỗi công trình sẽ có quy mô, yêu cầu riêng. Vì vậy, chi phí thi công hệ thống điện phụ thuộc vào nhiều yếu tố. Có thể kể đến như:

Quy mô của công trình

Thông thường, chi phí thi công hệ thống điện có thể tính theo m2 hoặc số lượng phòng. Vì vậy, với những công trình có diện tích lớn hoặc số lượng phòng nhiều thì giá sẽ cao hơn công trình có diện tích nhỏ.

Trạng thái của công trình

Giá thành cho việc sửa chữa và thi công hệ thống điện mới sẽ có sự khác biệt. Chi phí làm mới sẽ cao hơn so với cũ sửa chữa lại. Vì đơn vị thi công sẽ phải thực hiện toàn bộ các giai đoạn thi công từ khi bắt đầu đến hoàn thiện. Còn với công trình đã có sẵn nhưng bị hư hỏng, thì đơn vị thi công chỉ cần thực hiện thao tác sửa chữa mà không mất thời gian thi công giai đoạn ban đầu.

Số lượng hạng mục thi công

Trên thực tế, nếu số lượng hạng mục nhiều, các đơn vị thi công hệ thống điện sẽ tính theo giá gói gồm nhiều hạng mục nhỏ. Theo cách tính như vậy, bạn sẽ tiết kiệm chi phí hơn so với việc tách nhỏ mỗi hạng mục.

Bạn nên cân nhắc nhu cầu sử dụng để đầu tư chi phí hợp lý

Một số lưu ý khi thiết kế thi công hệ thống điện

Tính toán công suất

Việc tính toán công suất sẽ được thực hiện bởi đơn vị thi công. Tuy nhiên, bạn nên trao đổi trước về số lượng trang thiết bị mà bạn dự định sử dụng để đơn vị thi công tính toán chính xác nhất. Từ đó, sẽ xác định được số lượng trang thiết bị, vật tư cần sử dụng cho hệ thống điện của công trình.

Thiết kế hợp lý

Thi công hệ thống điện cần đảm bảo các yếu tố: thiết kế khoa học, tránh rườm rà. Bởi nếu bạn sử dụng quá nhiều công tắc, ổ cắm sẽ khiến hệ thống trở nên phức tạp, gây lãng phí. Hãy để nhà thầu cơ điện thiết kế, thi công hệ thống điện đơn giản mà vẫn đáp ứng nhu cầu sử dụng của bạn.

Lựa chọn thiết bị, vật tư

Lựa chọn thiết bị, vật tư phù hợp sẽ giúp bạn tránh lãng phí điện năng, kéo dài tuổi thọ cho hệ thống điện. Bên cạnh đó, bạn nên lựa chọn những thiết bị, vật tư từ các thương hiệu uy tín để đảm bảo an toàn trong quá trình sử dụng.

Giải pháp an toàn trong quá trình thi công hệ thống điện

Sau đây là một vài biện pháp thi công hệ thống điện giúp đảm bản an toàn khi sử dụng và trong lúc thực hiện:

• Phải luôn đặt các thiết bị ở những nơi thuận tiện, an toàn, có hộp kín bảo vệ và biển báo hiệu.
• Các thiết bị máy móc hoạt động bằng điện đều cần được thi công nối đất để tránh gây giật điện.
• Các công tác chỉnh sửa, kiểm tra, thay thế chi tiết trong thi công hệ thống điện chỉ nên được thực hiện bởi những kỹ sư có chuyên môn.
• Mọi công đoạn khi thực hiện chỉnh sửa, kiểm tra hoặc sử dụng thiết bị đều phải đảm bảo tuân thủ đúng kỹ thuật và tính an toàn.

Công ty Phú Hải - Đơn vị thi công hệ thống điện uy tín hàng đầu

Thi công hệ thống điện là khâu cực kỳ quan trọng mang tính chất ảnh hưởng đến tất cả các hoạt động khác từ sản xuất đến sinh hoạt. Chình vì vậy, việc thi công lắp đặt cần được thực hiện bởi đơn vị nhà thầu uy tín, chuyên môn cao và nhiều kinh nghiệm. Khi đó hệ thống điện mới được thực hiện đúng quy trình và đáp ứng các tiêu chuẩn đặt ra.

Nhà Thầu Cơ Điện Lạnh Phú Hải chuyên thi công lắp đặt hệ thống điện với nhiều năm kinh nghiệm hoạt động. Đội ngũ nhân viên, kỹ thuật viên chuyên môn cao sẽ tiếp nhận và tư vấn cho khách hàng theo quy trình chuẩn nhất!

Quy trình thiết kế, thi công hệ thống điện tại Phú Hải

• Bước 1 - Khảo sát: Đội ngũ nhân viên khảo sát thực tế hiện trạng công trình bằng cách đo đạc chính xác mặt bằng cần thi công hệ thống điện, từ đó phác thảo sơ bộ các hạng mục.

• Bước 2 - Thiết kế: Sử dụng phần mềm để thiết kế bản vẽ một cách chính xác đến từng chi tiết nhỏ nhất

• Bước 3 - Điều chỉnh: Bản vẽ được gửi cho khách hàng xem xét và đưa ra yêu cầu điều chỉnh cho phù hợp về thiết kế hoặc cách bày trí máy móc, trang thiết bị.

• Bước 4 - Báo giá: Sau khi đã thống nhất về bản thiết kế, chúng tôi sẽ gửi đến khách hàng bảng báo giá chi tiết cho từng hạng mục.

• Bước 5 - Ký hợp đồng: Hai bên tiến hành ký kết hợp đồng để tiến hành xây dựng, lắp đặt hệ thống điện hoàn thiện.

• Bước 6 - Thi công hệ thống điện: Nhà Thầu Cơ Điện Lạnh Phú Hải sẽ tiến hành thi công lắp đặt các hạng mục trong hệ thống điện. Trong quá trình thi công luôn có sự kiểm tra và giám sát chất lượng công trình.

• Bước 7 - Nghiệm thu và bàn giao: Hệ thống điện trước khi trước khi đưa vào vận hành chính thức sẽ được kiểm tra, rà soát lại các lỗi để đáp ứng tiêu chuẩn nghiệm thu. Sau khi hoàn tất sẽ tiến hành bàn giao lại cho khách hàng.

Tại sao nên chọn Nhà Thầu Cơ Điện Lạnh Phú Hải?

✔️Chất lượng dịch vụ	⭐Chất lượng dịch vụ tốt và không ngừng nâng cao.
✔️Đội ngũ tư vấn viên	⭐Sẵn sàng tư vấn và hỗ trợ cho khách hàng về kỹ thuật đối với những dự án có tính chuyên môn cao.
✔️Đội ngũ kỹ thuật viên	⭐Chuyên môn kỹ thuật cao, giàu kinh nghiệm trong lĩnh vực thi công hệ thống điện.
✔️Cam kết	⭐Lắp đặt đúng tiêu chuẩn, đúng tiến độ thi công.
✔️Chế độ bảo hành	⭐Cam kết bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất.
✔️Giá thành	⭐Giá thành dịch vụ phải chăng bởi thiết bị, máy móc đều được nhập khẩu trực tiếp không qua trung gian.

Những dự án được thực hiện bởi Nhà Thầu Cơ Điện Lạnh Phú Hải

Nhà Thầu Cơ Điện Lạnh Phú Hải rất vinh dự khi nhận được sự ủng hộ của khách hàng trong những năm vừa qua. Dưới đây là một số dự án thi công hệ thống điện chuyên nghiệp mà chúng tôi đã được đồng hành cùng với các doanh nghiệp khác.

Thi công cơ điện cho dự án Meiko

Thi công hệ thống khí nén tại Nhà máy Vinh Hạnh

Thi công hệ thống điện nước tại Khách sạn Le Jardin

Thi công hệ thống điều hòa tại Nhà máy Nikkiso

Thi công lắp đặt hệ thống cơ điện Nhà máy Luxshare Bắc Giang

Tổng thầu cơ điện dự án xây dựng trường Đại học FPT

Trên đây là những thông tin chi tiết về thiết kế, thi công lắp đặt hệ thống điện. Nếu bạn có nhu cầu, hãy liên hệ ngay với Nhà Thầu Cơ Điện Lạnh Phú Hải qua hotline 0914 966 446 hoặc (+84-24) 3783 5360 để được tư vấn, báo giá cho dịch vụ thi công hệ thống điện nhé!
