Hệ thống điện nhẹ là gì và quy trình thi công như thế nào?

06/01/2021    4542

Mặc dù chỉ chiếm phần nhỏ trong toàn bộ dự án nhưng hệ thống điện nhẹ là yếu tố quyết định đẳng cấp của công trình. Bản chất của hệ thống điện nhẹ là sử dụng hệ thống công nghệ cao với mục đích nâng cao sự tiện lợi cho con người trong quá trình sử dụng điện. Vì vậy, các công trình xây dựng hiện đại luôn chú trọng vào quá trình xây dựng điện nhẹ. Cùng tìm hiểu xem điện nhẹ là gì và nó có vai trò quan trọng như thế nào nhé!

Hệ thống điện nhẹ là gì?

Hệ thống điện nhẹ (Extra Low Voltage Systems - ELV) là hệ thống điện làm việc với điện áp thấp. Bao gồm các hệ thống như: camera, điện thoại, truyền hình,... Hệ thống này có giá trị nhỏ nhưng mang lại nhiều tiện ích cho người sử dụng. Thông thường, một công trình xây dựng được chia thành 2 phần chính: thi công cơ sở vật chất và lắp đặt hệ thống cơ điện. Hệ thống điện nhẹ chính là một phần quan trọng trong phần cơ điện của công trình.

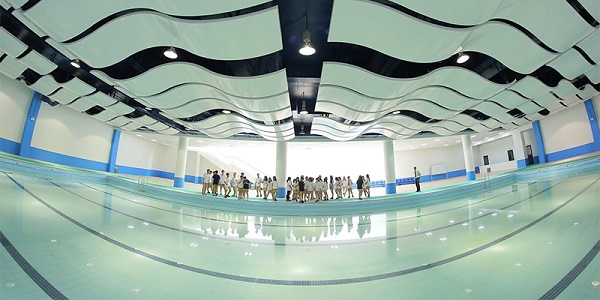

Tìm hiểu về thi công hệ thống điện nhẹ (ELV)

Cùng Nhà Thầu Cơ Điện Lạnh Phú Hải tìm hiểu về thi công hệ thống điện nhẹ (ELV)

Tại sao hệ thống điện nhẹ lại quan trọng trong công trình?

Hệ thống điện nhẹ có các thiết bị, ứng dụng cần thiết, đảm bảo thông tin liên lạc cũng như bảo vệ an ninh cho công trình. Chúng được xây dựng để hỗ trợ con người trong quá trình sinh sống và làm việc. Hệ thống này thể hiện sự hiện đại, đẳng cấp cho công trình. Vì vậy, hiện nay, người sử dụng cũng như các chủ đầu tư, nhà thầu M&E đều chú trọng vào hệ thống ELV của mỗi công trình.

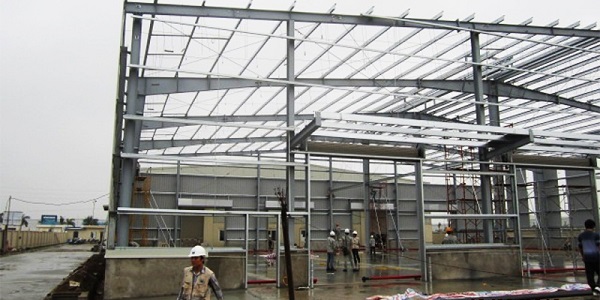

Một dự án thi công cơ điện của Nhà Thầu Cơ Điện Lạnh Phú Hải

Một dự án thi công cơ điện của Nhà Thầu Cơ Điện Lạnh Phú Hải

Quy trình thi công hệ thống điện nhẹ

Để đảm bảo chất lượng, việc thi công và lắp đặt hệ thống điện nhẹ cần được thực hiện chính xác, tuân thủ các quy định.
Thông thường, quy trình thi công hệ thống điện nhẹ gồm 7 giai đoạn chính:

Thi công điện âm tường

- Xác định vị trí, kích thước đường cắt.
- Tiến hành cắt.
- Lắp đặt ống điện.
- Nghiệm thu, nếu đạt yêu cầu sẽ tiến hành trát tường.

Thi công điện âm sàn

- Sau khi thi công cốp pha của sàn xong, tiến hành đánh dấu vị trí của hộp nối trung gian trên sàn.
- Đặt hộp nối và dùng ống điện để liên kết các hộp nối với nhau.
- Nghiệm thu và tiến hành đổ bê tông nếu hệ thống điện đã đạt yêu cầu.

Lắp đặt hệ thống máng cáp

- Xác định vị trí giá đỡ máng cáp.
- Lắp đặt máng cáp vào các vị trí đã xác định.
- Sử dụng phụ kiện tại các vị trí máng cáp.
- Máng cáp sẽ được nối đất bằng cáp đồng bọc nhựa PVC hoặc sử dụng thanh đồng để đảm bảo an toàn cho hệ thống điện.
- Tiến hành lắp đặt máng cáp, chỉnh sửa, hoàn thiện.

Thông ống điện, kéo dây

- Xác định độ dài của đường dây.
- Tiến hành kéo dây theo bản thiết kế.

Kiểm tra dây, lắp thiết bị

- Cần đảm bảo dây đã thông mạch, không bị chạm, chập điện sau khi kéo dây.
- Sau khi hoàn thành quá trình lắp đặt, tiến hành vận hành thử và khắc phục nếu có sự cố.

Tủ trung tâm

- Lắp đặt tủ trung tâm vào vị trí đã xác định.
- Tiến hành cấp nguồn, lắp đặt hoàn chỉnh các thiết bị.
- Kiểm tra độ cách điện của tủ, thiết bị đóng cắt nhằm đảm bảo an toàn cho hệ thống điện.

Kiểm tra toàn bộ hệ thống

- Vận hành thử toàn bộ hệ thống.
- Nếu có lỗi kỹ thuật, cần tiến hành chỉnh sửa.
- Vệ sinh hệ thống.
- Nghiệm thu và bàn giao.

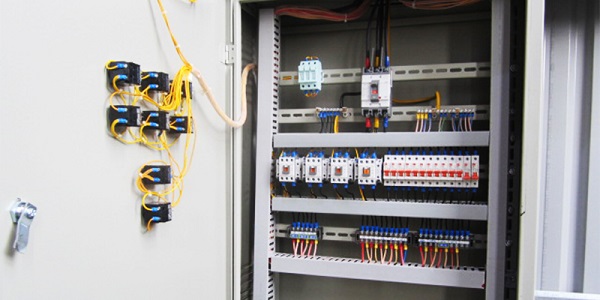

Quy trình thi công hệ thống điện nhẹ đúng kỹ thuật

Quy trình thi công hệ thống điện nhẹ cần đảm bảo đúng kỹ thuật để hệ thống hoạt động hiệu quả

Sơ đồ tổng quan hệ thống điện nhẹ

Dưới đây là sơ đồ hệ thống điện nhẹ trong hệ thống cơ điện của một công trình xây dựng:

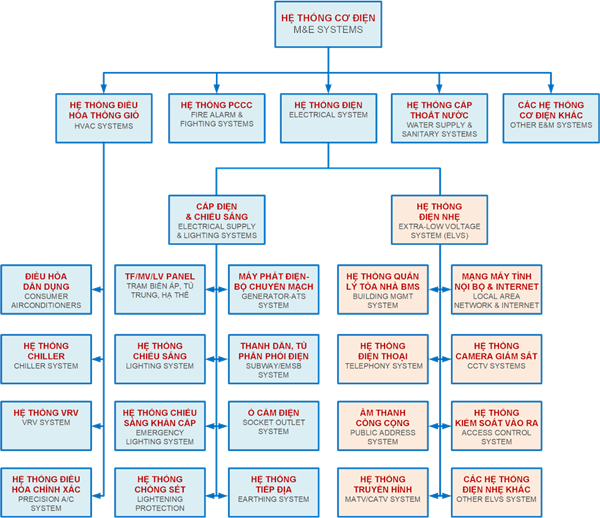

Sơ đồ hệ thống điện nhẹ trong hệ thống cơ điện

Điện nhẹ là hệ thống quan trọng trong hệ thống cơ điện của công trình

Điện nhẹ bao gồm những hệ thống nào?

Các ứng dụng trong hệ thống điện nhẹ bao gồm:

Hệ thống mạng và điện thoại (data/tel)

Để kết nối thông tin giữa công trình với bên ngoài.

Hệ thống CCTV

CCTV tên gọi khác của hệ thống camera, dùng để quan sát, giám sát và đảm bảo an ninh cho tòa nhà.

Hệ thống PA

Viết tắt của “Public Address System” - hệ thống âm thanh thông báo để truyền đạt thông tin cho toàn bộ công trình.

Hệ thống Access Control

Là hệ thống quản lý ra vào tại các cửa ra vào, thang máy của công trình.

Hệ thống Fire Alarm

Là hệ thống phát hiện, cảnh báo cháy.

Hệ thống Intrusion

Hệ thống chống trộm, chống đột nhập vào công trình.

Hệ thống BMS (Building Management System)

Là hệ thống quản lý tòa nhà, được tích hợp nhiều hệ thống nhằm quản lý hoạt động, trạng thái của công trình.

Hệ thống Car Parking

Là hệ thống được xây dựng để quản lý bãi đỗ xe một cách hiệu quả và thông minh.

Hệ thống Intercom

Là hệ thống liên lạc nội bộ trong các công trình cao tầng.

Hệ thống MATV, CATV

Hệ thống truyền hình được lấy tín hiệu từ nhà cung cấp.

Hệ thống Lighting Control

Là hệ thống quản lý, điều khiển thiết bị chiếu sáng.

Hệ thống AV (Audio Visual)

Là hệ thống liên kết hình ảnh và âm thanh, thường được sử dụng trong các buổi thuyết minh.

Hệ thống âm thanh hội thảo, truyền hình

Hệ thống này cung cấp âm thanh, hình ảnh, được lắp đặt tại các phòng hội thảo, phòng họp,... Hệ thống có thể tích hợp thêm nhiều chức năng khác theo nhu cầu của bạn. Vì vậy, bạn cần lựa chọn đơn vị thi công hệ thống điện nhẹ (electrical system installation) uy tín để có sự hài lòng về dịch vụ nhất.

Nhà Thầu Cơ Điện Lạnh Phú Hải với nhiều năm kinh nghiệm trong lĩnh vực tư vấn, thiết kế và thi công hệ thống điện sẽ cùng bạn đưa ra những phương án tối ưu, hợp lý nhất cho công trình.
